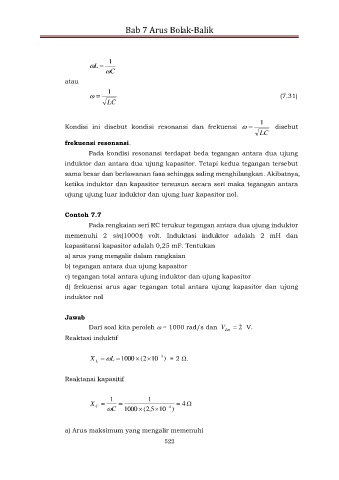

Bab 7 Arus Bolak-Balik

1
L 


C
atau
1
  (7.31)
LC

1
Kondisi ini disebut kondisi resonansi dan frekuensi   disebut
LC
frekuensi resonansi.

Pada kondisi resonansi terdapat beda tegangan antara dua ujung
induktor dan antara dua ujung kapasitor. Tetapi kedua tegangan tersebut
sama besar dan berlawanan fasa sehingga saling menghilangkan. Akibatnya,

ketika induktor dan kapasitor tersusun secara seri maka tegangan antara
ujung ujung luar induktor dan ujung luar kapasitor nol.

Contoh 7.7
Pada rengkaian seri RC terukur tegangan antara dua ujung induktor

memenuhi 2 sin(1000t) volt. Induktasi induktor adalah 2 mH dan
kapasitansi kapasitor adalah 0,25 mF. Tentukan
a) arus yang mengalir dalam rangkaian

b) tegangan antara dua ujung kapasitor
c) tegangan total antara ujung induktor dan ujung kapasitor
d) frekuensi arus agar tegangan total antara ujung kapasitor dan ujung
induktor nol

Jawab
Dari soal kita peroleh  = 1000 rad/s dan V Lm  2 V.
Reaktasi induktif


X L  L  1000  2 (  10  3 ) = 2 .

Reaktansi kapasitif

1 1
X    4 
C
 C 1000  5 , 2 (  10  4 )

a) Arus maksimum yang mengalir memenuhi
