Bab 7 Arus Bolak-Balik

7.12.4 Rangkaian RLC Seri
Sekarang kita meningkat lebih lanjut ke rangkaian RLC yang

disusun secara seri seperti pada Gambar 7.31. Pada rangkaian tersebut
mengalir arus I  I cos  t   o . Kita akan menghitung Vab, Vbc, Vcd, Vac, Vbd,
m
dan Vad. Berdasarkan pembahasan di atas dengan segera kita dapatkan

V  I m Rcos  t   o 
ab

V bc  I m X L cos  t     2 /
o

V cd  I m X C cos  t     2 /
o

a b c d
  L  C 

R

I  I m cos(   0 )
t
A

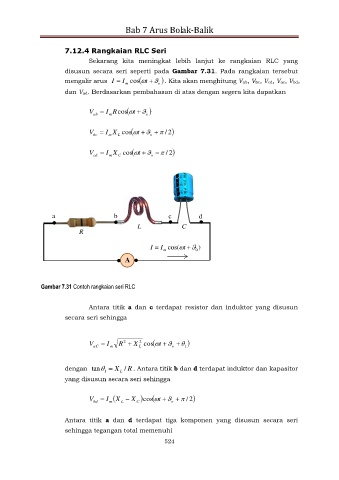

Gambar 7.31 Contoh rangkaian seri RLC

Antara titik a dan c terdapat resistor dan induktor yang disusun

secara seri sehingga

V aC  I m R 2  X L 2 cos  t    1 
o

dengan tan 1  X / R . Antara titik b dan d terdapat induktor dan kapasitor
L
yang disusun secara seri sehingga

V bd  I m X L  X C cos  t     2 /
o

Antara titik a dan d terdapat tiga komponen yang disusun secara seri

sehingga tegangan total memenuhi
524
