Bab 7 Arus Bolak-Balik

   02  0
 01 

atau

   01  02

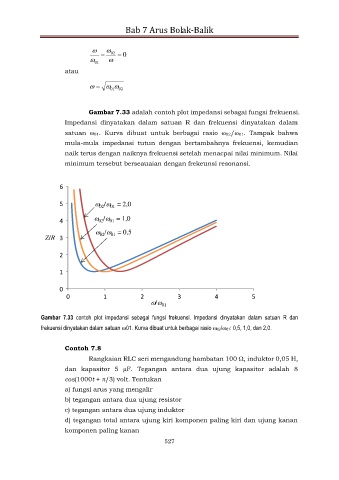

Gambar 7.33 adalah contoh plot impedansi sebagai fungsi frekuensi.
Impedansi dinyatakan dalam satuan R dan frekuensi dinyatakan dalam
satuan 01. Kurva dibuat untuk berbagai rasio 02/01. Tampak bahwa
mula-mula impedansi tutun dengan bertambahnya frekuensi, kemudian

naik terus dengan naiknya frekuensi setelah menacpai nilai minimum. Nilai
minimum tersebut berseauaian dengan frekeunsi resonansi.

6

5  / = 2,0
01
02
 / = 1,0
4 02 01
 / = 0,5
Z/R 3 02 01

2

1

0
0 1 2 3 4 5
 / 01

Gambar 7.33 contoh plot impedansi sebagai fungsi frekuensi. Impedansi dinyatakan dalam satuan R dan
frekuensi dinyatakan dalam satuan 01. Kurva dibuat untuk berbagai rasio 02/01: 0,5, 1,0, dan 2,0.

Contoh 7.8
Rangkaian RLC seri mengandung hambatan 100 , induktor 0,05 H,
dan kapasitor 5 F. Tegangan antara dua ujung kapasitor adalah 8
cos(1000t + /3) volt. Tentukan
a) fungsi arus yang mengalir

b) tegangan antara dua ujung resistor
c) tegangan antara dua ujung induktor
d) tegangan total antara ujung kiri komponen paling kiri dan ujung kanan

komponen paling kanan
527
