Bab 7 Arus Bolak-Balik

V  V 0 cos( ) t
i

L C

V i R V o

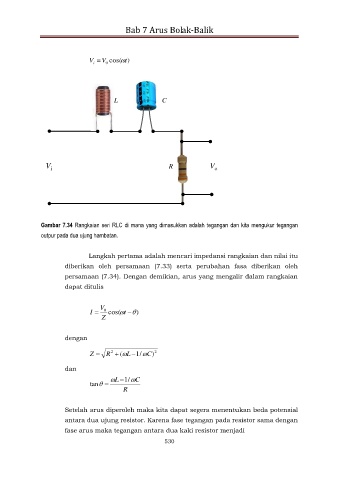

Gambar 7.34 Rangkaian seri RLC di mana yang dimasukkan adalah tegangan dan kita mengukur tegangan

outpur pada dua ujung hambatan.

Langkah pertama adalah mencari impedansi rangkaian dan nilai itu

diberikan oleh persamaan (7.33) serta perubahan fasa diberikan oleh
persamaan (7.34). Dengan demikian, arus yang mengalir dalam rangkaian
dapat ditulis

V
I  0 cos(  ) 
t
Z

dengan


Z  R  ( L  / 1  C )
2
2
dan

 L 1 / 
C
tan  
R

Setelah arus diperoleh maka kita dapat segera menentukan beda potensial
antara dua ujung resistor. Karena fase tegangan pada resistor sama dengan

fase arus maka tegangan antara dua kaki resistor menjadi
