Bab 7 Arus Bolak-Balik

1,2

1
 02 /  1
01
~ 0,8
V 0 /V 0

0,6

0,4

0,2

0
0 1 2 3 4 5
 /
01
~

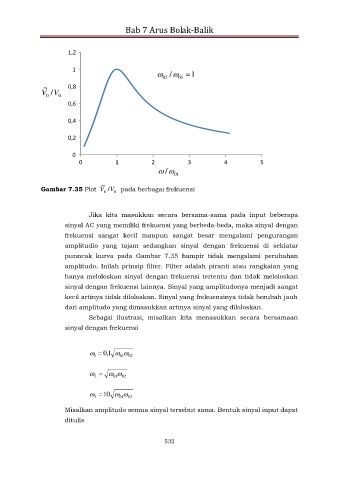

Gambar 7.35 Plot V 0 /V pada berbagai frekuensi
0

Jika kita masukkan secara bersama-sama pada input beberapa
sinyal AC yang memiliki frekuensi yang berbeda-beda, maka sinyal dengan

frekuensi sangat kecil maupun sangat besar mengalami pengurangan
amplitudio yang tajam sedangkan sinyal dengan frekuensi di sekiatar
punncak kurva pada Gambar 7.35 hampir tidak mengalami perubahan

amplitudo. Inilah prinsip filter. Filter adalah piranti atau rangkaian yang
hanya meloloskan sinyal dengan frekuensi tertentu dan tidak meloloskan
sinyal dengan frekuensi lainnya. Sinyal yang amplitudonya menjadi sangat
kecil artinya tidak diloloskan. Sinyal yang frekuensinya tidak berubah jauh
dari amplitudo yang dimasukkan artinya sinyal yang diloloskan.

Sebagai ilustrasi, misalkan kita menasukkan secara bersamaan
sinyal dengan frekuensi

  1 , 0  01  02
1

   01  02
2

  10  01  02
3

Misalkan amplitudo semua sinyal tersebut sama. Bentuk sinyal input dapat
ditulis
