Bab 7 Arus Bolak-Balik

V  V 0 cos( 1 ) t
1

V  V 0 cos( 2 ) t
2

V  V 0 cos( 3 ) t
3

Tegangan total yang dimasukkan menjadi

V  V  V  V
1
2
3
i

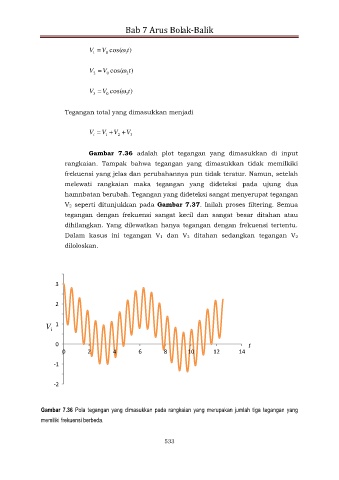

Gambar 7.36 adalah plot tegangan yang dimasukkan di input
rangkaian. Tampak bahwa tegangan yang dimasukkan tidak memilkiki
frekuensi yang jelas dan perubahannya pun tidak teratur. Namun, setelah

melewati rangkaian maka tegangan yang dideteksi pada ujung dua
hamnbatan berubah. Tegangan yang dideteksi sangat menyerupat tegangan
V2 seperti ditunjukkan pada Gambar 7.37. Inilah proses filtering. Semua
tegangan dengan frekuensi sangat kecil dan sangat besar ditahan atau
dihilangkan. Yang dilewatkan hanya tegangan dengan frekuensi tertentu.

Dalam kasus ini tegangan V1 dan V3 ditahan sedangkan tegangan V2
diloloskan.

3

2

V i 1

0 t
0 2 4 6 8 10 12 14

-1

-2

Gambar 7.36 Pola tegangan yang dimasukkan pada rangkaian yang merupakan jumlah tiga tegangan yang
memiliki frekuensi berbeda.
