Bab 10 Sifat Optik Gelombang Elektromagnetik

berbeda.

Cahaya tidak terpolarisasi Cahaya tidak terpolarisasi

Polarisator

Susunan E Susunan
Elektroda molekul Elektroda molekul
tegangan = 0 mellilit terarah
tegangan ada

Analisator Analisator

Tida ada cahaya
yang lolos

Cahaya terpolarisasi
lolos

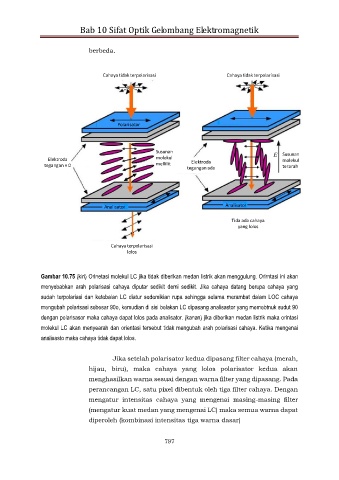

Gambar 10.75 (kiri) Orinetasi molekul LC jika tidak diberikan medan listrik akan menggulung. Orirntasi ini akan
menyebabkan arah polarisasi cahaya diputar sedikit demi sedikit. Jika cahaya datang berupa cahaya yang
sudah terpolariasi dan ketebalan LC diatur sedemikian rupa sehingga selama merambat dalam LOC cahaya
mengubah polarisasi sebesar 90o, kemudian di sisi belakan LC dipasang analisastor yang memebtnuk sudut 90

dengan polarisasor maka cahaya dapat lolos pada analisator. (kanan) jika diberikan medan listrik maka orintasi
molekul LC akan menyearah dan orientasi tersebut tidak mengubah arah polarisasi cahaya. Ketika mengenai
analisasto maka cahaya tidak dapat lolos.

Jika setelah polarisator kedua dipasang filter cahaya (merah,
hijau, biru), maka cahaya yang lolos polarisator kedua akan
menghasilkan warna sesuai dengan warna filter yang dipasang. Pada
perancangan LC, satu pixel dibentuk oleh tiga filter cahaya. Dengan

mengatur intensitas cahaya yang mengenai masing-masing filter
(mengatur kuat medan yang mengenai LC) maka semua warna dapat
diperoleh (kombinasi intensitas tiga warna dasar)

797
