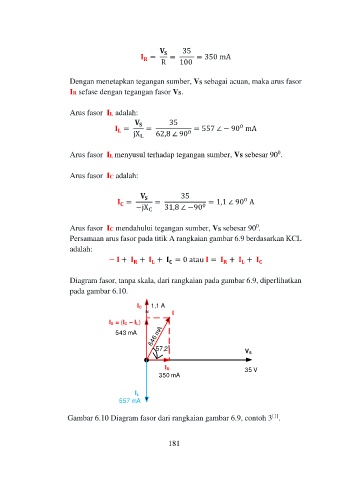

Page 274 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

35
= = = 350 mA

R 100

Dengan menetapkan tegangan sumber, VS sebagai acuan, maka arus fasor
IR sefase dengan tegangan fasor VS.

Arus fasor IL adalah:
35
0
= = = 557 ∠ − 90 mA

jX L 62,8 ∠ 90 0

0
Arus fasor IL menyusul terhadap tegangan sumber, Vs sebesar 90 .

Arus fasor IC adalah:

35
0
= = = 1,1 ∠ 90 A

−jX C 31,8 ∠ −90 0

0
Arus fasor IC mendahului tegangan sumber, VS sebesar 90 .
Persamaan arus fasor pada titik A rangkaian gambar 6.9 berdasarkan KCL
adalah:
− + + + = 0 atau = + +

Diagram fasor, tanpa skala, dari rangkaian pada gambar 6.9, diperlihatkan
pada gambar 6.10.

I C 1,1 A
I
I X = (I C – I L)
543 mA
57,2 0
V S

I R 35 V
350 mA

557 mA
I L

[1]
Gambar 6.10 Diagram fasor dari rangkaian gambar 6.9, contoh 3 .
