Daya Pada Kapasitor
Pada modul 2 telah diperlihatkan bahwa tegangan dan arus pada kapasitor ideal
0
o
berbeda fase atau sudut fase antara tegangan dan arus adalah 90 (φ = 90 ), dimana
0
arus mendahului terhadap tegangan sehingga, cos φ = cos 90 = 0. Dengan
demikian maka, berdasarkan persamaan [6.15], besar daya rata-rata yang
didissipasi kepada kapasitor, sebagaimana dinyatakan oleh persamaan [6.24].

0
P = P m cos (90 ) = 0 watt [6.24]
C
2

Berdasarkan persamaan [6.15], untuk cos φ = 0, maka daya sesaat pada kapasitor
sebagaimana dinyatakan oleh persamaan [6.25].

V I V I
0
p(t) = m m cos(2ωt + 90 ) = m m sin(− 2ωt)
2 2

p(t) = P m sin(− 2ωt) [6.25]
2

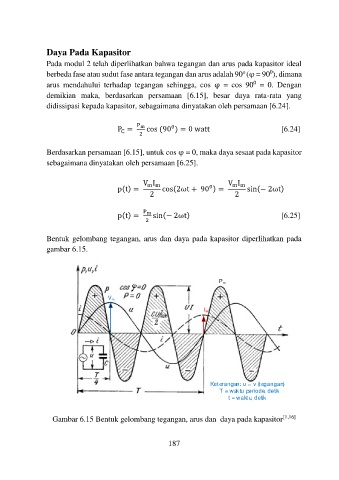

Bentuk gelombang tegangan, arus dan daya pada kapasitor diperlihatkan pada
gambar 6.15.

P m

V m

I m

Keterangan: u = v (tegangan)
T = waktu periode, detik
t = waktu, detik

Gambar 6.15 Bentuk gelombang tegangan, arus dan daya pada kapasitor [1,16]
