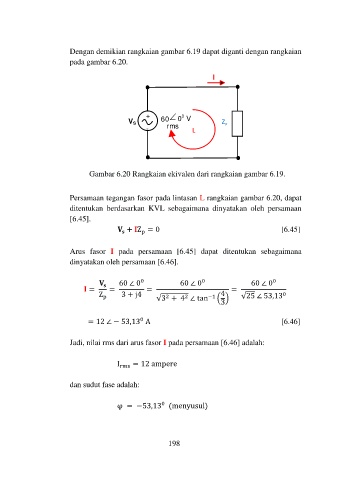

Dengan demikian rangkaian gambar 6.19 dapat diganti dengan rangkaian
pada gambar 6.20.
I

+ 60 0 V
0
V S rms Z p
- L

Gambar 6.20 Rangkaian ekivalen dari rangkaian gambar 6.19.

Persamaan tegangan fasor pada lintasan L rangkaian gambar 6.20, dapat
ditentukan berdasarkan KVL sebagaimana dinyatakan oleh persamaan
[6.45].
+ Z = 0 [6.45]

p

Arus fasor I pada persamaan [6.45] dapat ditentukan sebagaimana
dinyatakan oleh persamaan [6.46].

60 ∠ 0 0 60 ∠ 0 0 60 ∠ 0 0
= = = =
4
Z p 3 + j4 √3 + 4 ∠ tan −1 ( ) √25 ∠ 53,13 0
2
2
3

0
= 12 ∠ − 53,13 A [6.46]

Jadi, nilai rms dari arus fasor I pada persamaan [6.46] adalah:

I rms = 12 ampere

dan sudut fase adalah:

0
φ = −53,13 (menyusul)

198
