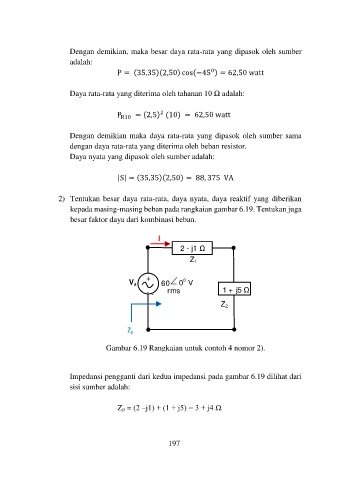

Page 290 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

Dengan demikian, maka besar daya rata-rata yang dipasok oleh sumber
adalah:
0
P = (35,35)(2,50) cos(−45 ) = 62,50 watt

Daya rata-rata yang diterima oleh tahanan 10 Ω adalah:

2
P R10 = (2,5) (10) = 62,50 watt

Dengan demikian maka daya rata-rata yang dipasok oleh sumber sama
dengan daya rata-rata yang diterima oleh beban resistor.
Daya nyata yang dipasok oleh sumber adalah:

|S| = (35,35)(2,50) = 88, 375 VA

2) Tentukan besar daya rata-rata, daya nyata, daya reaktif yang diberikan
kepada masing-masing beban pada rangkaian gambar 6.19. Tentukan juga
besar faktor daya dari kombinasi beban.

I
2 - j1
Z 1

V s + 60 0 V
0
- - rms 1 + j5
Z 2

Z p
Gambar 6.19 Rangkaian untuk contoh 4 nomor 2).

Impedansi pengganti dari kedua impedansi pada gambar 6.19 dilihat dari
sisi sumber adalah:

Zp = (2 –j1) + (1 + j5) = 3 + j4 Ω

197
