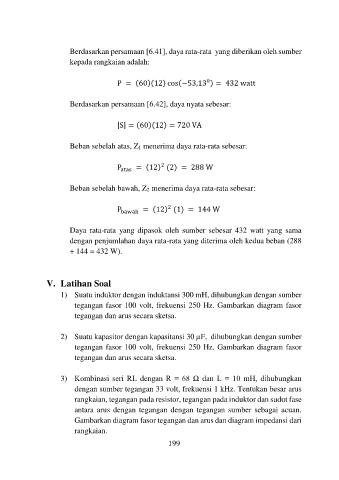

Berdasarkan persamaan [6.41], daya rata-rata yang diberikan oleh sumber
kepada rangkaian adalah:

0
P = (60)(12) cos(−53,13 ) = 432 watt

Berdasarkan persamaan [6.42], daya nyata sebesar:

|S| = (60)(12) = 720 VA

Beban sebelah atas, Z1 menerima daya rata-rata sebesar:

2
P atas = (12) (2) = 288 W

Beban sebelah bawah, Z2 menerima daya rata-rata sebesar:

2
P bawah = (12) (1) = 144 W

Daya rata-rata yang dipasok oleh sumber sebesar 432 watt yang sama
dengan penjumlahan daya rata-rata yang diterima oleh kedua beban (288
+ 144 = 432 W).

V. Latihan Soal
1) Suatu induktor dengan induktansi 300 mH, dihubungkan dengan sumber
tegangan fasor 100 volt, frekuensi 250 Hz. Gambarkan diagram fasor
tegangan dan arus secara sketsa.

2) Suatu kapasitor dengan kapasitansi 30 µF, dihubungkan dengan sumber
tegangan fasor 100 volt, frekuensi 250 Hz. Gambarkan diagram fasor
tegangan dan arus secara sketsa.

3) Kombinasi seri RL dengan R = 68 Ω dan L = 10 mH, dihubungkan
dengan sumber tegangan 33 volt, frekuensi 1 kHz. Tentukan besar arus
rangkaian, tegangan pada resistor, tegangan pada induktor dan sudut fase
antara arus dengan tegangan dengan tegangan sumber sebagai acuan.
Gambarkan diagram fasor tegangan dan arus dan diagram impedansi dari
rangkaian.
