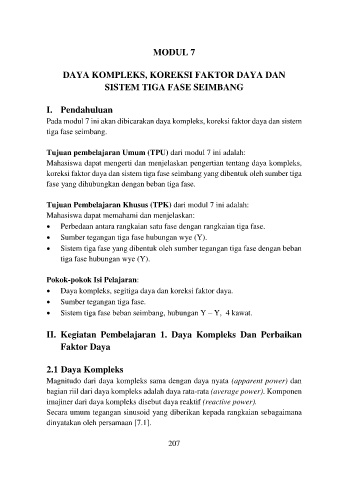

MODUL 7

DAYA KOMPLEKS, KOREKSI FAKTOR DAYA DAN

SISTEM TIGA FASE SEIMBANG

I. Pendahuluan
Pada modul 7 ini akan dibicarakan daya kompleks, koreksi faktor daya dan sistem
tiga fase seimbang.

Tujuan pembelajaran Umum (TPU) dari modul 7 ini adalah:
Mahasiswa dapat mengerti dan menjelaskan pengertian tentang daya kompleks,
koreksi faktor daya dan sistem tiga fase seimbang yang dibentuk oleh sumber tiga
fase yang dihubungkan dengan beban tiga fase.

Tujuan Pembelajaran Khusus (TPK) dari modul 7 ini adalah:
Mahasiswa dapat memahami dan menjelaskan:
 Perbedaan antara rangkaian satu fase dengan rangkaian tiga fase.
 Sumber tegangan tiga fase hubungan wye (Y).
 Sistem tiga fase yang dibentuk oleh sumber tegangan tiga fase dengan beban
tiga fase hubungan wye (Y).

Pokok-pokok Isi Pelajaran:
 Daya kompleks, segitiga daya dan koreksi faktor daya.
 Sumber tegangan tiga fase.
 Sistem tiga fase beban seimbang, hubungan Y – Y, 4 kawat.

II. Kegiatan Pembelajaran 1. Daya Kompleks Dan Perbaikan

Faktor Daya

2.1 Daya Kompleks
Magnitudo dari daya kompleks sama dengan daya nyata (apparent power) dan
bagian riil dari daya kompleks adalah daya rata-rata (average power). Komponen
imajiner dari daya kompleks disebut daya reaktif (reactive power).
Secara umum tegangan sinusoid yang diberikan kepada rangkaian sebagaimana
dinyatakan oleh persamaan [7.1].

207
