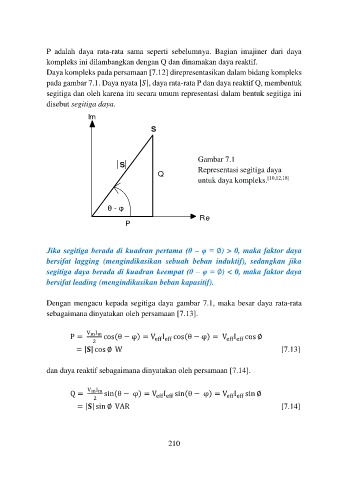

P adalah daya rata-rata sama seperti sebelumnya. Bagian imajiner dari daya
kompleks ini dilambangkan dengan Q dan dinamakan daya reaktif.
Daya kompleks pada persamaan [7.12] direpresentasikan dalam bidang kompleks
pada gambar 7.1. Daya nyata | |, daya rata-rata P dan daya reaktif Q, membentuk
segitiga dan oleh karena itu secara umum representasi dalam bentuk segitiga ini
disebut segitiga daya.
Im
S

Gambar 7.1
S Representasi segitiga daya
Q untuk daya kompleks. [10,12,18]

θ - φ
P Re

Jika segitiga berada di kuadran pertama (θ – φ = ∅) > 0, maka faktor daya
bersifat lagging (mengindikasikan sebuah beban induktif), sedangkan jika
segitiga daya berada di kuadran keempat (θ – φ = ∅) < 0, maka faktor daya
bersifat leading (mengindikasikan beban kapasitif).

Dengan mengacu kepada segitiga daya gambar 7.1, maka besar daya rata-rata
sebagaimana dinyatakan oleh persamaan [7.13].

P = V m I m cos(θ − φ) = V I cos(θ − φ) = V I cos ∅
eff eff
eff eff
2
= | | cos ∅ W [7.13]

dan daya reaktif sebagaimana dinyatakan oleh persamaan [7.14].

Q = V m I m sin(θ − φ) = V I sin(θ − φ) = V I sin ∅
eff eff
eff eff
2
= | | sin ∅ VAR [7.14]
