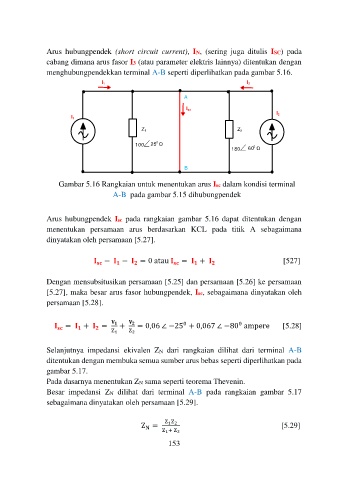

Arus hubungpendek (short circuit current), IN, (sering juga ditulis ISC) pada
cabang dimana arus fasor I3 (atau parameter elektris lainnya) ditentukan dengan
menghubungpendekkan terminal A-B seperti diperlihatkan pada gambar 5.16.
I 1 I 2

A

I sc
I 2
I 1

Z 1 Z 2

100

180

B

Gambar 5.16 Rangkaian untuk menentukan arus Isc dalam kondisi terminal
A-B pada gambar 5.15 dihubungpendek

Arus hubungpendek Isc pada rangkaian gambar 5.16 dapat ditentukan dengan
menentukan persamaan arus berdasarkan KCL pada titik A sebagaimana
dinyatakan oleh persamaan [5.27].

− − = 0 atau = + [527]

Dengan mensubsitusikan persamaan [5.25] dan persamaan [5.26] ke persamaan
[5.27], maka besar arus fasor hubungpendek, Isc, sebagaimana dinyatakan oleh
persamaan [5.28].

0
0
= + = + = 0,06 ∠ −25 + 0,067 ∠ −80 ampere [5.28]

Z 1 Z 2

Selanjutnya impedansi ekivalen ZN dari rangkaian dilihat dari terminal A-B
ditentukan dengan membuka semua sumber arus bebas seperti diperlihatkan pada
gambar 5.17.
Pada dasarnya menentukan ZN sama seperti teorema Thevenin.
Besar impedansi ZN dilihat dari terminal A-B pada rangkaian gambar 5.17
sebagaimana dinyatakan oleh persamaan [5.29].

Z = Z 1 Z 2 [5.29]
N
Z 1 + Z 2
