1 : 10
+
+
50 volt + I 2 v 2 10 k
rms - v 1
- -
Z in

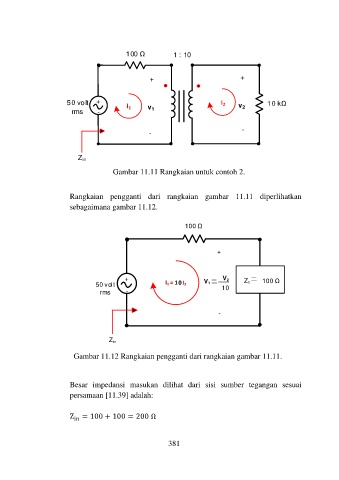

Gambar 11.11 Rangkaian untuk contoh 2.
Rangkaian pengganti dari rangkaian gambar 11.11 diperlihatkan
sebagaimana gambar 11.12.
+
50 vo l t + V 1 V 2 Z 1
rms - 10
-
Z in
Gambar 11.12 Rangkaian pengganti dari rangkaian gambar 11.11.
Besar impedansi masukan dilihat dari sisi sumber tegangan sesuai
persamaan [11.39] adalah:
Z in = 100 + 100 = 200 Ω
381
