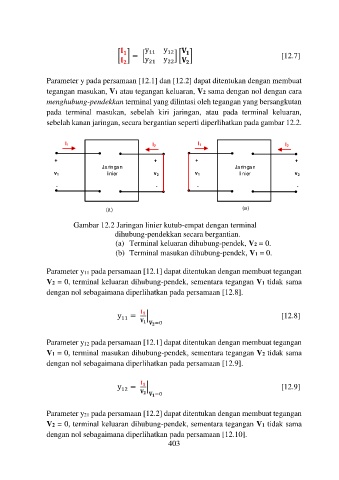

y 11 y 12

[ ] = [ ] [ ] [12.7]
y 21 y 22

Parameter y pada persamaan [12.1] dan [12.2] dapat ditentukan dengan membuat
tegangan masukan, V1 atau tegangan keluaran, V2 sama dengan nol dengan cara
menghubung-pendekkan terminal yang dilintasi oleh tegangan yang bersangkutan
pada terminal masukan, sebelah kiri jaringan, atau pada terminal keluaran,
sebelah kanan jaringan, secara bergantian seperti diperlihatkan pada gambar 12.2.

I 1 I 2 I 1 I 2

+ + + +
Jaringan Jaringan
linier linier
v 1 v 2 v 1 v 2

- - - -
(a) (a)

Gambar 12.2 Jaringan linier kutub-empat dengan terminal
dihubung-pendekkan secara bergantian.
(a) Terminal keluaran dihubung-pendek, V2 = 0.
(b) Terminal masukan dihubung-pendek, V1 = 0.

Parameter y11 pada persamaan [12.1] dapat ditentukan dengan membuat tegangan
V2 = 0, terminal keluaran dihubung-pendek, sementara tegangan V1 tidak sama
dengan nol sebagaimana diperlihatkan pada persamaan [12.8].

y 11 = | [12.8]
=0

Parameter y12 pada persamaan [12.1] dapat ditentukan dengan membuat tegangan
V1 = 0, terminal masukan dihubung-pendek, sementara tegangan V2 tidak sama
dengan nol sebagaimana diperlihatkan pada persamaan [12.9].

y 12 = | [12.9]
=0

Parameter y21 pada persamaan [12.2] dapat ditentukan dengan membuat tegangan
V2 = 0, terminal keluaran dihubung-pendek, sementara tegangan V1 tidak sama
dengan nol sebagaimana diperlihatkan pada persamaan [12.10].
403
