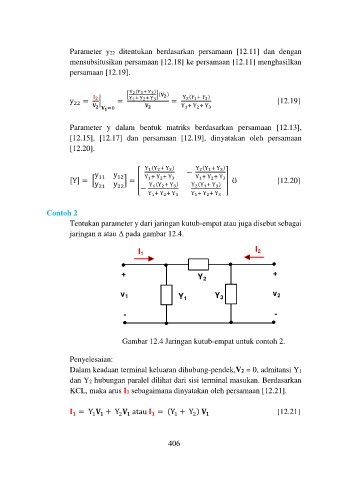

Page 499 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

Parameter y22 ditentukan berdasarkan persamaan [12.11] dan dengan
mensubsitusikan persamaan [12.18] ke persamaan [12.11] menghasilkan
persamaan [12.19].

Y 2 ( 1 + 3 )
[ ]( ) )

y 22 = | = Y 1 + Y 2 + Y 3 = Y 2 ( 1 + 3 [12.19]
=0 Y 1 + Y 2 + Y 3

Parameter y dalam bentuk matriks berdasarkan persamaan [12.13],
[12.15], [12.17] dan persamaan [12.19], dinyatakan oleh persamaan
[12.20].

) )
Y 1 (Y 2 + Y 3 Y 2 (Y 1 + Y 3
y 11 y 12 −
[Y] = [ ] = [ Y 1 + Y 2 + Y 3 Y 1 + Y 2 + Y 3 ] Ʊ [12.20]
y 21 y 22 − Y 1 (Y 2 + Y 3 ) Y 2 (Y 1 + Y 3 )
Y 1 + Y 2 + Y 3 Y 1 + Y 2 + Y 3

Contoh 2
Tentukan parameter y dari jaringan kutub-empat atau juga disebut sebagai
jaringan π atau Δ pada gambar 12.4.

I 1 I 2

+ Y 2 +

v 1 Y 1 Y 3 v 2

- -

Gambar 12.4 Jaringan kutub-empat untuk contoh 2.

Penyelesaian:
Dalam keadaan terminal keluaran dihubung-pendek,V2 = 0, admitansi Y1
dan Y2 hubungan paralel dilihat dari sisi terminal masukan. Berdasarkan
KCL, maka arus I1 sebagaimana dinyatakan oleh persamaan [12.21].

= Y + Y atau = (Y + Y ) [12.21]

1
2
1
2

406
