Bab 9 | Lukisan Oblik

Langkah 3 Langkah 4
H H

I I

J K F J K F
L D2 L
D1 E N E
M N M
T4 C D O C D
O
A B
A B
Pindahkan jarak D1, D2 dan T4. Lukis dan hitamkan garisan objek AB, BC, CD,
DE, EF, FH, HI, IG GD, DE, JK, KC, JM, MN,
NL dan OB.

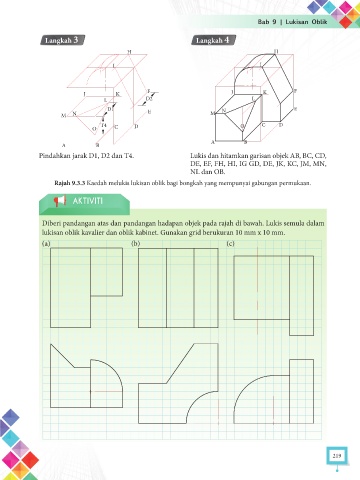

Rajah 9.3.3 Kaedah melukis lukisan oblik bagi bongkah yang mempunyai gabungan permukaan.

Diberi pandangan atas dan pandangan hadapan objek pada rajah di bawah. Lukis semula dalam
lukisan oblik kavalier dan oblik kabinet. Gunakan grid berukuran 10 mm x 10 mm.
(a) (b) (c)

219
