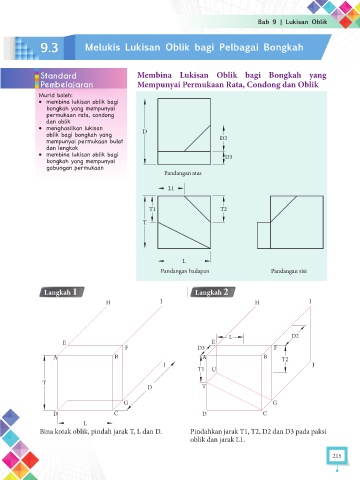

Bab 9 | Lukisan Oblik
9.3 Melukis Lukisan Oblik bagi Pelbagai Bongkah
Standard Membina Lukisan Oblik bagi Bongkah yang
Pembelajaran Mempunyai Permukaan Rata, Condong dan Oblik
Murid boleh:
• membina lukisan oblik bagi
bongkah yang mempunyai
permukaan rata, condong
dan oblik
• menghasilkan lukisan D
oblik bagi bongkah yang D2
mempunyai permukaan bulat
dan lengkok
• membina lukisan oblik bagi D3
bongkah yang mempunyai
gabungan permukaan
Pandangan atas
L1
T1 T2
T
L
Pandangan hadapan Pandangan sisi
Langkah 1 Langkah 2
H I H I
L D2
E E
F D3 F
A B A B T2
J J
T1 U
T
D T
G G
D C D C
L
Bina kotak oblik, pindah jarak T, L dan D. Pindahkan jarak T1, T2, D2 dan D3 pada paksi
oblik dan jarak L1.
