Grafik Komunikasi Teknikal | Tingkatan 4
Langkah 3 Langkah 4
H I H I
y y
E x E x
F F
A B A B
J J
U U
z z
T T
G G
D C D C
Bina butiran permukaaan oblik XYZ. Lukis dan hitamkan garisan objek CD, CT, GU,
DT, EU, EH, HI, IJ, JG, GZ, Ex, Iy, xy, xz dan zy.

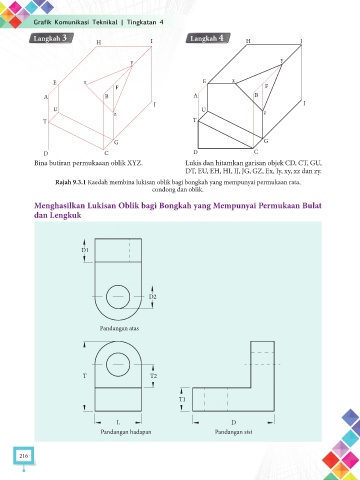

Rajah 9.3.1 Kaedah membina lukisan oblik bagi bongkah yang mempunyai permukaan rata,
condong dan oblik.
Menghasilkan Lukisan Oblik bagi Bongkah yang Mempunyai Permukaan Bulat
dan Lengkuk
D1
D2
Pandangan atas
T T2
T1
L D
Pandangan hadapan Pandangan sisi
216
