Bab 9 | Lukisan Oblik
Langkah 1 Langkah 2
D
T2
F E
T1
T
D
L
Bina kotak oblik, pindah jarak T, L D pada Pindah T1 dan T2 pada rajah dan bina bulatan.
kotak oblik.
Langkah 3 Langkah 4
D D
F E F E
D1 B
A B A
C
H G
H G D2
I
I
Pindah jarak D1 dan D2 pada rajah dan bina Lukis dan hitamkan garisan objek AB, BE, EF,
bulatan pada satah ufuk. Bina bulatan elips CD, IG, AH, CI dan bulatan oblik.
dengan kaedah empat pusat.

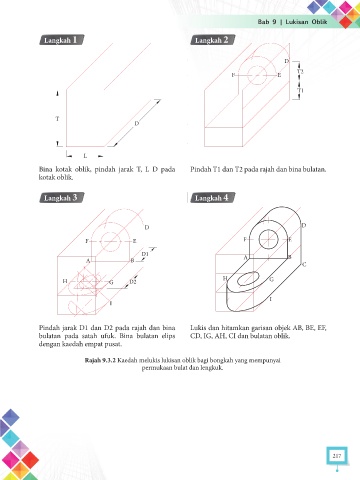

Rajah 9.3.2 Kaedah melukis lukisan oblik bagi bongkah yang mempunyai
permukaan bulat dan lengkuk.
