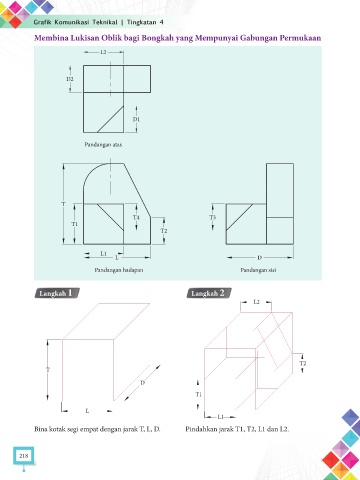

Membina Lukisan Oblik bagi Bongkah yang Mempunyai Gabungan Permukaan
L2
D2
D1
Pandangan atas
T
T4 T3
T1
T2
L1
L D
Pandangan hadapan Pandangan sisi
Langkah 1 Langkah 2
L2
T2
T
D
T1
L
L1
Bina kotak segi empat dengan jarak T, L, D. Pindahkan jarak T1, T2, L1 dan L2.
