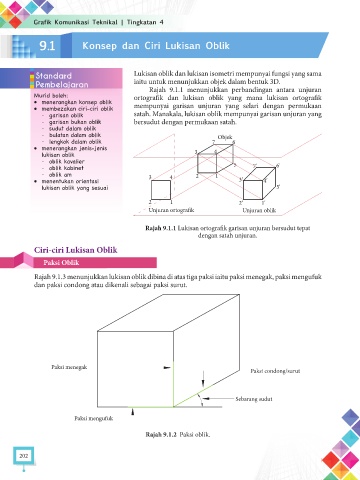

Grafik Komunikasi Teknikal | Tingkatan 4

9.1 Konsep dan Ciri Lukisan Oblik

Standard Lukisan oblik dan lukisan isometri mempunyai fungsi yang sama
Pembelajaran iaitu untuk menunjukkan objek dalam bentuk 3D.
Rajah 9.1.1 menunjukkan perbandingan antara unjuran
Murid boleh: ortografik dan lukisan oblik yang mana lukisan ortografik
• menerangkan konsep oblik mempunyai garisan unjuran yang selari dengan permukaan
• membezakan ciri-ciri oblik
- garisan oblik satah. Manakala, lukisan oblik mempunyai garisan unjuran yang
- garisan bukan oblik bersudut dengan permukaan satah.
- sudut dalam oblik
- bulatan dalam oblik Objek
- lengkok dalam oblik 7 6
• menerangkan jenis-jenis 3 4
lukisan oblik
- oblik kavalier 5 7' 6'
- oblik kabinet
- oblik am 3 4 2 1
• menentukan orientasi 3' 4'
lukisan oblik yang sesuai 5'

2 1 2' 1'
Unjuran ortogra k Unjuran oblik

Rajah 9.1.1 Lukisan ortografik garisan unjuran bersudut tepat
dengan satah unjuran.
Ciri-ciri Lukisan Oblik

Paksi Oblik
Rajah 9.1.3 menunjukkan lukisan oblik dibina di atas tiga paksi iaitu paksi menegak, paksi mengufuk
dan paksi condong atau dikenali sebagai paksi surut.

Paksi menegak
Paksi condong/surut

Sebarang sudut

Paksi mengufuk

Rajah 9.1.2 Paksi oblik.

202
