Grafik Komunikasi Teknikal | Tingkatan 4

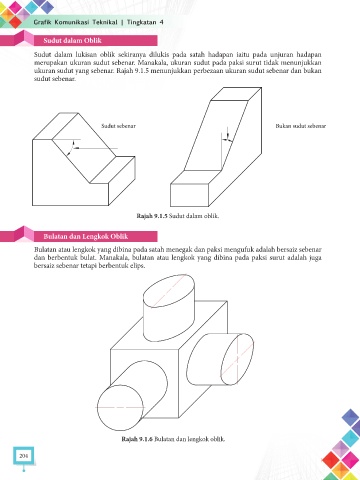

Sudut dalam Oblik
Sudut dalam lukisan oblik sekiranya dilukis pada satah hadapan iaitu pada unjuran hadapan
merupakan ukuran sudut sebenar. Manakala, ukuran sudut pada paksi surut tidak menunjukkan
ukuran sudut yang sebenar. Rajah 9.1.5 menunjukkan perbezaan ukuran sudut sebenar dan bukan
sudut sebenar.
Sudut sebenar Bukan sudut sebenar
Rajah 9.1.5 Sudut dalam oblik.
Bulatan dan Lengkok Oblik
Bulatan atau lengkok yang dibina pada satah menegak dan paksi mengufuk adalah bersaiz sebenar
dan berbentuk bulat. Manakala, bulatan atau lengkok yang dibina pada paksi surut adalah juga
bersaiz sebenar tetapi berbentuk elips.
Rajah 9.1.6 Bulatan dan lengkok oblik.
