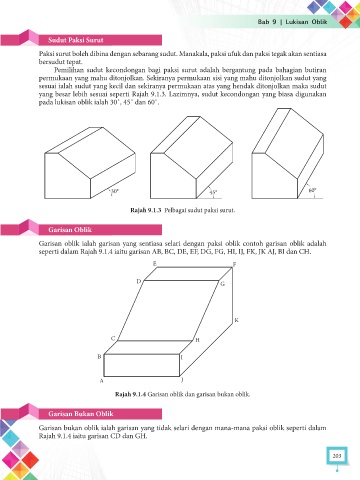

Bab 9 | Lukisan Oblik

Sudut Paksi Surut
Paksi surut boleh dibina dengan sebarang sudut. Manakala, paksi ufuk dan paksi tegak akan sentiasa
bersudut tepat.
Pemilihan sudut kecondongan bagi paksi surut adalah bergantung pada bahagian butiran
permukaan yang mahu ditonjolkan. Sekiranya permukaan sisi yang mahu ditonjolkan sudut yang
sesuai ialah sudut yang kecil dan sekiranya permukaan atas yang hendak ditonjolkan maka sudut
yang besar lebih sesuai seperti Rajah 9.1.3. Lazimnya, sudut kecondongan yang biasa digunakan
pada lukisan oblik ialah 30˚, 45˚ dan 60˚.

30° 45° 60°

Rajah 9.1.3 Pelbagai sudut paksi surut.

Garisan Oblik
Garisan oblik ialah garisan yang sentiasa selari dengan paksi oblik contoh garisan oblik adalah
seperti dalam Rajah 9.1.4 iaitu garisan AB, BC, DE, EF, DG, FG, HI, IJ, FK, JK AJ, BI dan CH.
E F

D G

K

C H

B I

A J
Rajah 9.1.4 Garisan oblik dan garisan bukan oblik.

Garisan Bukan Oblik

Garisan bukan oblik ialah garisan yang tidak selari dengan mana-mana paksi oblik seperti dalam
Rajah 9.1.4 iaitu garisan CD dan GH.

203
