Bab 9 | Lukisan Oblik
(b) Objek yang berpaksi panjang
Bahagian yang panjang tidak sesuai dilukis paksi surut kerana akan menampakkan herotan
yang agak jelas. Untuk mengurangkan kesan herotan perlu dilukis pada paksi yang selari
dengan satah unjuran.

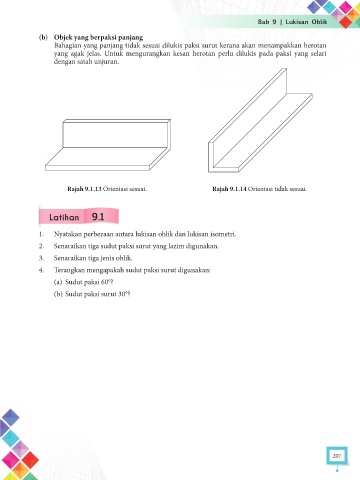

Rajah 9.1.13 Orientasi sesuai. Rajah 9.1.14 Orientasi tidak sesuai.

9.1

1. Nyatakan perbezaan antara lukisan oblik dan lukisan isometri.

2. Senaraikan tiga sudut paksi surut yang lazim digunakan.
3. Senaraikan tiga jenis oblik.
4. Terangkan mengapakah sudut paksi surut digunakan:
(a) Sudut paksi 60°?

(b) Sudut paksi surut 30°?
