รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 24

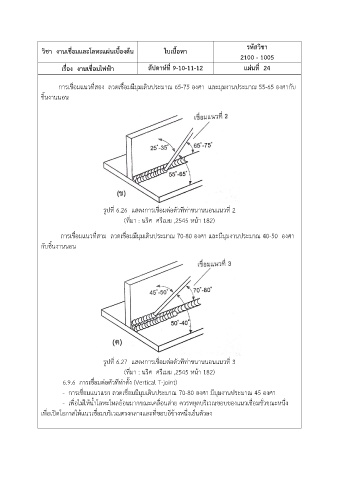

การเชื่อมแนวที่สอง ลวดเชื่อมมีมุมเดินประมาณ 65-75 องศา และมุมงานประมาณ 55-65 องศากับ
ชิ้นงานนอน

รูปที่ 6.26 แสดงการเชื่อมต่อตัวทีท่าขนานนอนแนวที่ 2
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 182)

การเชื่อมแนวที่สาม ลวดเชื่อมมีมุมเดินประมาณ 70-80 องศา และมีมุมงานประมาณ 40-50 องศา

กับชิ้นงานนอน

รูปที่ 6.27 แสดงการเชื่อมต่อตัวทีท่าขนานนอนแนวที่ 3
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 182)

6.9.6 การเชื่อมต่อตัวทีท่าตั้ง (Vertical T-joint)
- การเชื่อมแนวแรก ลวดเชื่อมมีมุมเดินประมาณ 70-80 องศา มีมุมงานประมาณ 45 องศา
- เพื่อไม่ให้น้ าโลหะไหลย้อนมากขณะเคลื่อนส่าย ควรหยุดบริเวณขอบของแนวเชื่อมชั่วขณะหนึ่ง
เพื่อเปิดโอกาสให้แนวเชื่อมบริเวณตรงกลางและที่ขอบอีข้างหนึ่งเย็นตัวลง
