รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 25

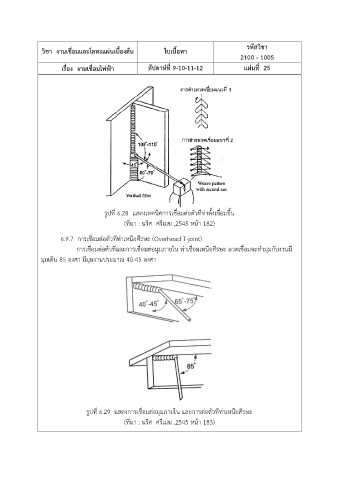

รูปที่ 6.28 แสดงเทคนิคการเชื่อมต่อตัวทีท่าตั้งเชื่อมขึ้น
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 182)
6.9.7 การเชื่อมต่อตัวทีท่าเหนือศีรษะ (Overhead T-joint)
การเชื่อมต่อตัวทีและการเชื่อมต่อมุมภายใน ท่าเชื่อมเหนือศีรษะ ลวดเชื่อมจะท ามุมกับงานมี
มุมเดิน 85 องศา มีมุมงานประมาณ 40-45 องศา
รูปที่ 6.29 แสดงการเชื่อมต่อมุมภายใน และการต่อตัวทีท่าเหนือศีรษะ
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 183)
