Page 138 - แฟ้มสะสมงาน

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 26

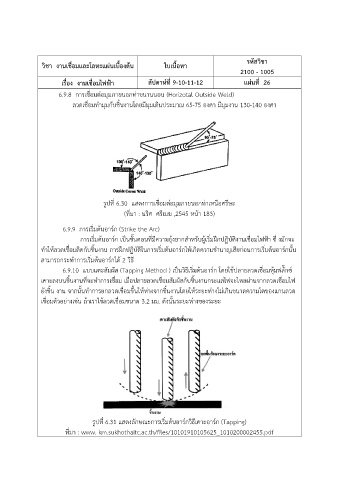

6.9.8 การเชื่อมต่อมุมภายนอกท่าขนานนอน (Horizotal Outside Weld)
ลวดเชื่อมท ามุมกับชิ้นงานโดยมีมุมเดินประมาณ 65-75 องศา มีมุมงาน 130-140 องศา

รูปที่ 6.30 แสดงการเชื่อมต่อมุมภายนอกท่าเหนือศรีษะ

(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 183)

6.9.9 การเริ่มต้นอาร์ก (Strike the Arc)
การเริ่มต้นอาร์ก เป็นขั้นตอนที่มีความยุ้งยากส าหรับผู้เริ่มฝึกปฏิบัติงานเชื่อมไฟฟ้า ซึ่ งมักจะ

ท าให้ลวดเชื่อมติดกับชิ้นงาน การฝึกปฏิบัติในการเริ่มต้นอาร์กให้เกิดความช านาญเสียก่อนการเริ่มต้นอาร์กนั้น
สามารถกระท าการเริ่มต้นอาร์กได้ 2 วิธี
6.9.10 แบบแตะสัมผัส (Tapping Method ) เป็นวิธีเริ่มต้นอาร์ก โดยใช้ปลายลวดเชื่อมหุ้มฟลั๊กซ์
เคาะลงบนชิ้นงานที่จะท าการเชื่อม เมื่อปลายลวดเชื่อมสัมผัสกับชิ้นงานกระแสไฟจะไหลผ่านจากลวดเชื่อมไฟ

ยังชิ้น งาน จากนั้นท าการยกลวดเชื่อมขึ้นให้ห่างจากชิ้นงานโดยให้ระยะห่างไม่เกินขนาดความโตของแกนลวด
เชื่อมตัวอย่างเช่น ถ้าเราใช้ลวดเชื่อมขนาด 3.2 มม. ดังนั้นระยะห่างของระยะ

รูปที่ 6.31 แสดงลักษณะการเริ่มต้นอาร์กวิธีเคาะอาร์ก (Tapping)

ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf
