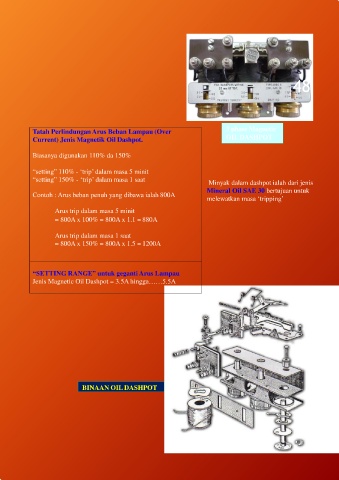

Page 48 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 48

48









            Tatah Perlindungan Arus Beban Lampau (Over                          3 phase Magnetic
            Current) Jenis Magnetik Oil Dashpot.                                OIL DASHPOT

            Biasanya digunakan 110% da 150%


            “setting” 110% - ‘trip’ dalam masa 5 minit
            “setting” 150% - ‘trip’ dalam masa 1 saat                     Minyak dalam dashpot ialah dari jenis

                                                                          Mineral Oil SAE 30 bertujuan untuk
            Contoh : Arus beban penuh yang dibawa ialah 800A
                                                                          melewatkan masa ‘tripping’
                    Arus trip dalam masa 5 minit
                    = 800A x 100% = 800A x 1.1 = 880A


                    Arus trip dalam masa 1 saat
                    = 800A x 150% = 800A x 1.5 = 1200A





            “SETTING RANGE” untuk geganti Arus Lampau
            Jenis Magnetic Oil Dashpot = 3.5A hingga……5.5A





















                              BINAAN OILDASHPOT
