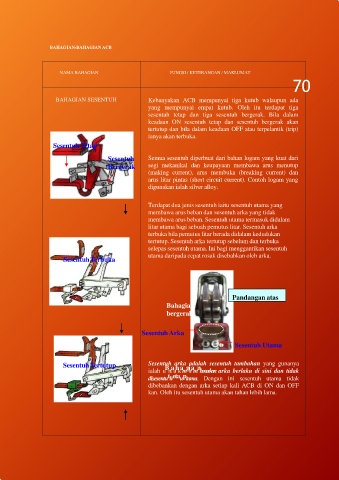

Page 70 - PAPAN SUIS UTAMA VOLTAN RENDAH

BAHAGIAN-BAHAGIAN ACB

NAMA BAHAGIAN FUNGSI / KETERANGAN / MAKLUMAT
70

BAHAGIAN SESENTUH Kebanyakan ACB mempunyai tiga kutub walaupun ada
yang mempunyai empat kutub. Oleh itu terdapat tiga
sesentuh tetap dan tiga sesentuh bergerak. Bila dalam
keadaan ON sesentuh tetap dan sesentuh bergerak akan
tertutup dan bila dalam keadaan OFF atau terpelantik (trip)
ianya akan terbuka.
Sesentuh Tetap

Sesentuh Semua sesentuh diperbuat dari bahan logam yang kuat dari
Bergerak segi mekanikal dan keupayaan membawa arus menutup
(making current), arus membuka (breaking current) dan
arus litar pintas (short circuit current). Contoh logam yang
digunakan ialah silver alloy.

Terdapat dua jenis sesentuh iaitu sesentuh utama yang
membawa arus beban dan sesentuh arka yang tidak
membawa arus beban. Sesentuh utama termasuk didalam
litar utama bagi sebuah pemutus litar. Sesentuh arka
terbuka bila pemutus litar berada didalam kedudukan
tertutup. Sesentuh arka tertutup sebelum dan terbuka
selepas sesentuh utama. Ini bagi menggantikan sesentuh
utama daripada cepat rosak disebabkan oleh arka.
SesentuhTerbuka

Pandangan atas
Bahagian
bergerak

Sesentuh Arka

Sesentuh Utama

SesentuhTertutup Sesentuh arka adalah sesentuh tambahan yang gunanya
B aha gia n
ialah u nt u k m e m benarkan arka berlaku di sini dan tidak
t eta p
disesentu h u tama. Dengan ini sesentuh utama tidak
dibebankan dengan arka setiap kali ACB di ON dan OFF
kan. Oleh itu sesentuh utama akan tahan lebih lama.
