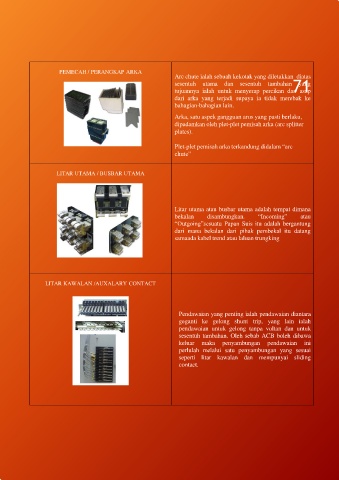

Page 71 - PAPAN SUIS UTAMA VOLTAN RENDAH

PEMECAH / PERANGKAP ARKA
Arc chute ialah sebuah kekotak yang diletakkan diatas
sesentuh utama dan sesentuh tambahan 71
yang
tujuannya ialah untuk menyerap percikan dan asap
dari arka yang terjadi supaya ia tidak merebak ke
bahagian-bahagian lain.

Arka, satu aspek gangguan arus yang pasti berlaku,
dipadamkan oleh plet-plet pemisah arka (arc splitter
plates).

Plet-plet pemisah arka terkandung didalam “arc
chute”

LITAR UTAMA / BUSBAR UTAMA

Litar utama atau busbar utama adalah tempat dimana
bekalan disambungkan. “Incoming” atau
“Outgoing”sesuatu Papan Suis itu adalah bergantung
dari mana bekalan dari pihak pembekal itu datang
samaada kabel trend atau laluan trungking

LITAR KAWALAN /AUXALARY CONTACT

Pendawaian yang penting ialah pendawaian diantara
geganti ke gelong shunt trip, yang lain ialah
pendawaian untuk gelong tanpa voltan dan untuk
sesentuh tambahan. Oleh sebab ACB boleh dibawa
keluar maka penyambungan pendawaian ini
perlulah melalui satu penyambungan yang sesuai
seperti litar kawalan dan mempunyai sliding
contact.
