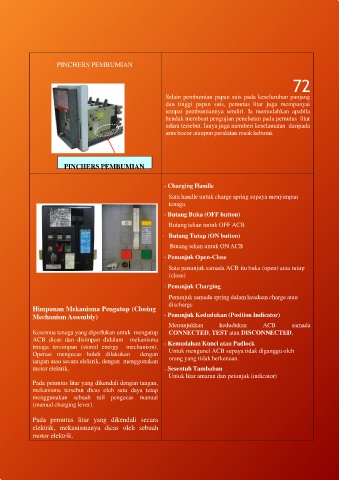

Page 72 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 72
PINCHERS PEMBUMIAN
72
Selain pembumian papan suis pada keseluruhan panjang
dan tinggi papan suis, pemutus litar juga mempunyai
tempat pembumiannya sendiri. Ia memudahkan apabila
hendak membuat pengujian penebatan pada pemutus litar
udara tersebut. Ianya juga memberi keselamatan daripada
arus bocor ataupun peralatan rosak kebumi.
PINCHERS PEMBUMIAN
- Charging Handle
Satu handle untuk charge spring supaya menyimpan
tenaga.
- Butang Buka (OFF button)
Butang tekan untuk OFF ACB
- Butang Tutup (ON button)
Butang tekan untuk ON ACB
- Penunjuk Open-Close
Satu penunjuk samada ACB itu buka (open) atau tutup
(close)
- Penunjuk Charging
Penunjuk samada spring dalam keadaan charge atau
discharge
Himpunan Mekanisma Pengatup (Closing
Mechanism Assembly) - Penunjuk Kedudukan (Position Indicator)
Menunjukkan kedudukan ACB samada
Kesemua tenaga yang diperlukan untuk mengatup CONNECTED, TEST atau DISCONNECTED.
ACB dicas dan disimpan didalam mekanisma
tenaga tersimpan (stored energy mechanism). - Kemudahan Kunci atau Padlock
Operasi mengecas boleh dilakukan dengan Untuk mengunci ACB supaya tidak diganggu oleh
tangan atau secara elektrik, dengan menggunakan orang yang tidak berkenaan.
motor elektrik. - Sesentuh Tambahan
Untuk litar amaran dan petunjuk (indicator)
Pada pemutus litar yang dikendali dengan tangan,
mekanisma tersebut dicas oleh satu daya tetap
menggunakan sebuah tuil pengecas manual
(manual charging lever).
Pada pemutus litar yang dikendali secara
elektrik, mekanismanya dicas oleh sebuah
motor elektrik.
