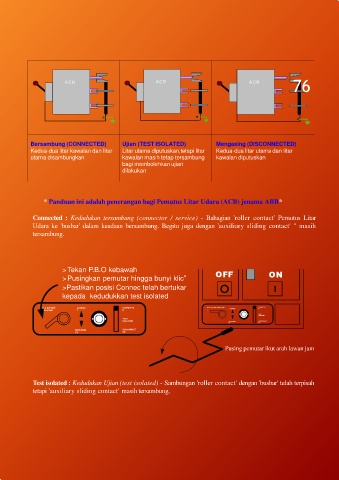

Page 76 - PAPAN SUIS UTAMA VOLTAN RENDAH

76
ACB ACB A CB

Bersambung (CONNECTED) Ujian (TEST ISOLATED) Mengasing (DISCONNECTED)
Kedua-dua litar kawalan dan litar Litar utama diputuskan,tetapi litar Kedua-dua litar utama dan litar
utama disambungkan kawalan masih tetap tersambung kawalan diputuskan
bagi membolehkan ujian
dilakukan

* Panduan ini adalah penerangan bagi Pemutus Litar Udara (ACB) jenama ABB*

Connected : Kedudukan tersambung (connector / service) - Bahagian 'roller contact' Pemutus Litar
Udara ke 'busbar' dalam keadaan bersambung. Begitu juga dengan 'auxiliary sliding contact' " masih
tersambung.

>Tekan P.B.O kebawah OFF ON
>Pusingkan pemutar hingga bunyi klic”
>Pastikan posisi Connec telah bertukar
kepada kedudukkan test isolated

PULL BEFORE CONNEC CONNECTE PULL BEFORE OPERATING CONNEC CONNECTE
D
OPERATING T D T
TEST
ISOLATED
TEST
ISOLATED DISCONNE DISCONNECT
CT ED
DISCONNE DISCONNECT
CT ED
Pusing pemutar ikut arah lawan jam

Test isolated : Kedudukan Ujian (test isolated) - Sambungan 'roller contact' dengan 'busbar' telah terpisah
tetapi 'auxiliary sliding contact' masih tersambung.
