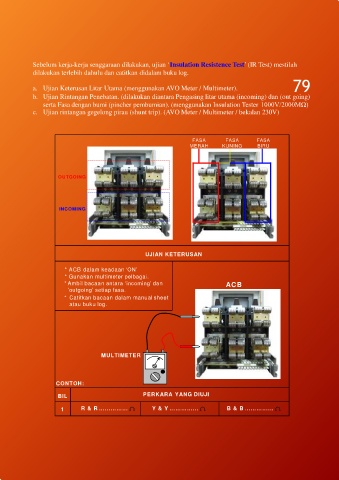

Page 79 - PAPAN SUIS UTAMA VOLTAN RENDAH

Sebelum kerja-kerja senggaraan dilakukan, ujian ‘Insulation Resistence Test’ (IR Test) mestilah
dilakukan terlebih dahulu dan catitkan didalam buku log.
79
a. Ujian Keterusan Litar Utama (menggunakan AVO Meter / Multimeter).
b. Ujian Rintangan Penebatan. (dilakukan diantara Pengasing litar utama (incoming) dan (out going)
serta Fasa dengan bumi (pincher pembumian). (menggunakan Insulation Tester 1000V/2000MΩ)
c. Ujian rintangan gegelong pirau (shunt trip). (AVO Meter / Multimeter / bekalan 230V)

FASA FASA FASA
MERAH KUNING BIRU

OUTGOING

INCOMING

UJIAN KETERUSAN

* ACB dalam keadaan ‘ON’
* Gunakan multimeter pelbagai.
* Ambil bacaan antara ‘incoming’ dan ACB
‘outgoing’ setiap fasa.
* Catitkan bacaan dalam manual sheet
atau buku log.

MULTIMETER

CONTOH:

BIL PERKARA YANG DIUJI

1 R & R …………... Y & Y …………... B & B …………...
