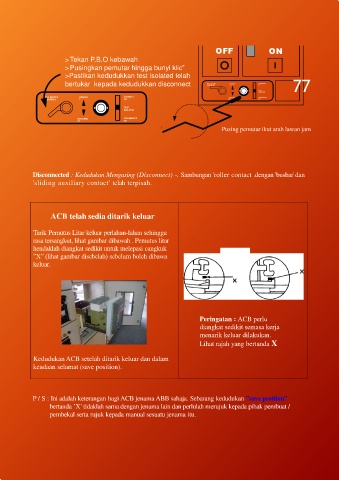

Page 77 - PAPAN SUIS UTAMA VOLTAN RENDAH

OFF ON
>Tekan P.B.O kebawah
>Pusingkan pemutar hingga bunyi klic”
>Pastikan kedudukkan test isolated telah
bertukar kepada kedudukkan disconnect PULL BEFORE CONNEC CONNECTE 77
T
OPERATING
D
TEST
ISOLATED
PULL BEFORE CONNEC CONNECT DISCONNE DISCONNECT
OPERATING T ED CT ED
TEST
ISOLATED
DISCONNE DISCONNECT
CT ED
Pusing pemutar ikut arah lawan jam

'
Disconnected : Kedudukan Mengasing (Disconnect) -. Sambungan 'roller contact .dengan 'busbar dan
'sliding auxiliary contact' telah terpisah.

ACB telah sedia ditarik keluar

Tarik Pemutus Litar keluar perlahan-lahan sehingga
rasa tersangkut, lihat gambar dibawah . Pemutus litar
hendaklah diangkat sedikit untuk melepasi cangkuk
”X” (lihat gambar disebelah) sebelum boleh dibawa
keluar.

Peringatan : ACB perlu
diangkat sedikit semasa kerja
menarik keluar dilakukan.
Lihat rajah yang bertanda X

Kedudukan ACB setelah ditarik keluar dan dalam
keadaan selamat (save position).

P / S : Ini adalah keterangan bagi ACB jenama ABB sahaja. Sebarang kedudukan ”save position”
bertanda ’X’tidaklah sama dengan jenama lain dan perlulah merujuk kepada pihak pembuat /
pembekal serta rujuk kepada manual sesuatu jenama itu.
