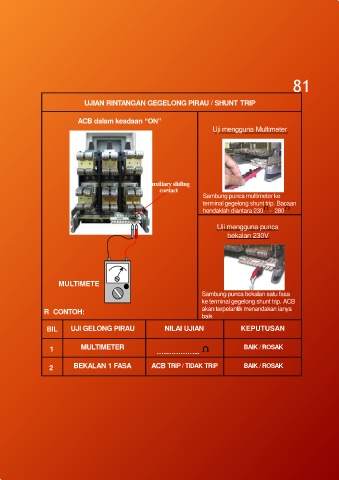

Page 81 - PAPAN SUIS UTAMA VOLTAN RENDAH

81

UJIAN RINTANGAN GEGELONG PIRAU / SHUNT TRIP

ACB dalam keadaan “ON”
Uji mengguna Multimeter

'auxiliary sliding
contact
Sambung punca multimeter ke
terminal gegelong shunt trip. Bacaan
hendaklah diantara 230 - 280

Uji mengguna punca
bekalan 230V

MULTIMETE

Sambung punca bekalan satu fasa
ke terminal gegelong shunt trip. ACB

R CONTOH: akan terpelantik menandakan ianya
baik
BIL UJI GELONG PIRAU NILAI UJIAN KEPUTUSAN

1 MULTIMETER …..…………... BAIK / ROSAK

2 BEKALAN 1 FASA ACB TRIP / TIDAK TRIP BAIK / ROSAK
