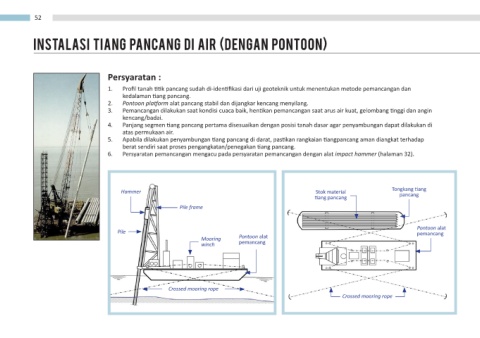

INSTALASI TIANG PANCANG DI AIR (DENGAN PONTOON)

Persyaratan :
1. Profil tanah titik pancang sudah di-identifikasi dari uji geoteknik untuk menentukan metode pemancangan dan
kedalaman tiang pancang.
2. Pontoon platform alat pancang stabil dan dijangkar kencang menyilang.
3. Pemancangan dilakukan saat kondisi cuaca baik, hentikan pemancangan saat arus air kuat, gelombang tinggi dan angin
kencang/badai.
4. Panjang segmen tiang pancang pertama disesuaikan dengan posisi tanah dasar agar penyambungan dapat dilakukan di
atas permukaan air.
5. Apabila dilakukan penyambungan tiang pancang di darat, pastikan rangkaian tiangpancang aman diangkat terhadap
berat sendiri saat proses pengangkatan/penegakan tiang pancang.
6. Persyaratan pemancangan mengacu pada persyaratan pemancangan dengan alat impact hammer (halaman 32).

Hammer Stok material Tongkang tiang
tiang pancang pancang
Pile frame

Pontoon alat
Pile pemancang
Mooring Pontoon alat
winch pemancang

Crossed mooring rope
Crossed mooring rope
