53

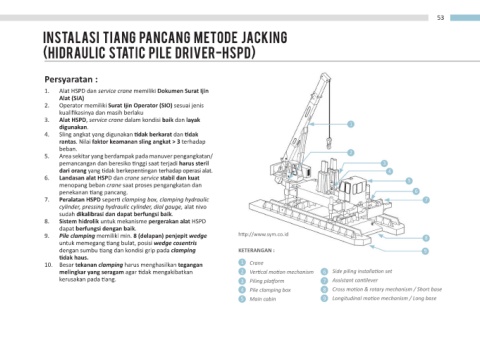

INSTALASI TIANG PANCANG METODE JACKING

(HIDRAULIC STATIC PILE DRIVER-HSPD)

Persyaratan :
1. Alat HSPD dan service crane memiliki Dokumen Surat Ijin
Alat (SIA)
2. Operator memiliki Surat Ijin Operator (SIO) sesuai jenis
kualifikasinya dan masih berlaku
3. Alat HSPD, service crane dalam kondisi baik dan layak
digunakan. 1
4. Sling angkat yang digunakan tidak berkarat dan tidak
rantas. Nilai faktor keamanan sling angkat > 3 terhadap
beban.
5. Area sekitar yang berdampak pada manuver pengangkatan/ 2
pemancangan dan beresiko tinggi saat terjadi harus steril 3
dari orang yang tidak berkepentingan terhadap operasi alat. 4
6. Landasan alat HSPD dan crane service stabil dan kuat 5
menopang beban crane saat proses pengangkatan dan
penekanan tiang pancang. 6
7. Peralatan HSPD seperti clamping box, clamping hydraulic 7
cylinder, pressing hydraulic cylinder, dial gauge, alat nivo
sudah dikalibrasi dan dapat berfungsi baik.
8. Sistem hidrolik untuk mekanisme pergerakan alat HSPD
dapat berfungsi dengan baik.
9. Pile clamping memiliki min. 8 (delapan) penjepit wedge http://www.sym.co.id 8
untuk memegang tiang bulat, posisi wedge cosentris
dengan sumbu tiang dan kondisi grip pada clamping KETERANGAN : 9
tidak haus.
10. Besar tekanan clamping harus menghasilkan tegangan 1 Crane
melingkar yang seragam agar tidak mengakibatkan 2 Vertical motion mechanism 6 Side piling installation set
kerusakan pada tiang. 3 Piling platform 7 Assistant cantilever
4 Pile clamping box 8 Cross motion & rotary mechanism / Short base
5 Main cabin 9 Longitudinal motion mechanism / Long base
