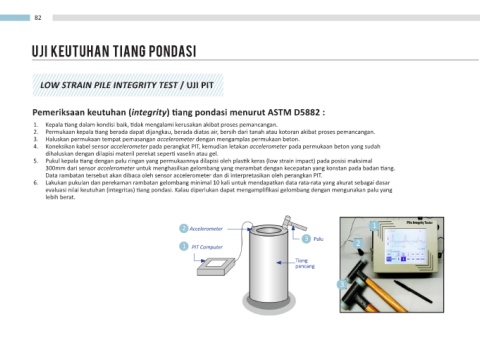

UJI KEUTUHAN TIANG PONDASI

LOW STRAIN PILE INTEGRITY TEST / UJI PIT

Pemeriksaan keutuhan (integrity) tiang pondasi menurut ASTM D5882 :

1. Kepala tiang dalam kondisi baik, tidak mengalami kerusakan akibat proses pemancangan.
2. Permukaan kepala tiang berada dapat dijangkau, berada diatas air, bersih dari tanah atau kotoran akibat proses pemancangan.
3. Haluskan permukaan tempat pemasangan accelerometer dengan mengamplas permukaan beton.
4. Koneksikan kabel sensor accelerometer pada perangkat PIT, kemudian letakan accelerometer pada permukaan beton yang sudah
dihaluskan dengan dilapisi materil perekat seperti vaselin atau gel.
5. Pukul kepala tiang dengan palu ringan yang permukaannya dilapisi oleh plastik keras (low strain impact) pada posisi maksimal
300mm dari sensor accelerometer untuk menghasilkan gelombang yang merambat dengan kecepatan yang konstan pada badan tiang.
Data rambatan tersebut akan dibaca oleh sensor accelerometer dan di interpretasikan oleh perangkan PIT.
6. Lakukan pukulan dan perekaman rambatan gelombang minimal 10 kali untuk mendapatkan data rata-rata yang akurat sebagai dasar
evaluasi nilai keutuhan (integritas) tiang pondasi. Kalau diperlukan dapat mengamplifikasi gelombang dengan mengunakan palu yang
lebih berat.

Accelerometer
2 Accelerometer Palu 1
②
3 ③
Palu
1 PIT Computer 2
PIT
Computer Tiang
pancang
Tiang
① pancang
