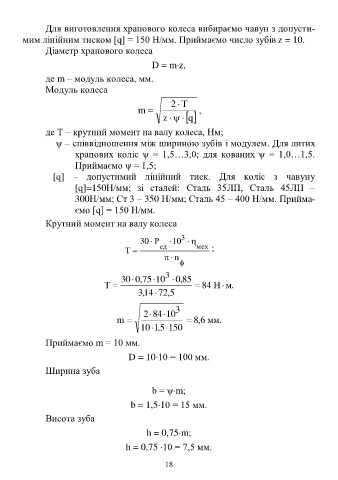

Для виготовлення храпового колеса вибираємо чавун з допусти-
мим лінійним тиском [q] = 150 Н/мм. Приймаємо число зубів z = 10.
Діаметр храпового колеса
D = mz,
де m – модуль колеса, мм.
Модуль колеса
2  T
m  ,

z     q
де Т – крутний момент на валу колеса, Нּм;
ψ – співвідношення між шириною зубів і модулем. Для литих
храпових коліс ψ = 1,5…3,0; для кованих ψ = 1,0…1,5.
Приймаємо ψ = 1,5;
[q] – допустимий лінійний тиск. Для коліс з чавуну
[q]=150Н/мм; зі сталей: Сталь 35ЛП, Сталь 45ЛП –
300Н/мм; Ст 3 – 350 Н/мм; Сталь 45 – 400 Н/мм. Прийма-
ємо [q] = 150 Н/мм.
Крутний момент на валу колеса
3
30  Р  10  
Т  ед мех ;
n  
ф
30 , 0  75 10 3 , 0  85
Т   84 Н  . м
, 3 14 7  5 , 2

2 84 10 3
m   6 , 8 мм .
10 5 , 1  150
Приймаємо m = 10 мм.
D = 1010 = 100 мм.

Ширина зуба

b = ψm;
b = 1,510 = 15 мм.
Висота зуба
h = 0,75m;
h = 0,75 10 = 7,5 мм.
