Уяснити, які складові містить статичний момент опору повороту
крана в загальному випадку та як враховуються опори від вітрових
навантажень і ухилу крана.

Завдання для самостійного виконання
Розрахунок ходових коліс візка крана

Задача розрахунку: Визначити навантаження на ходові колеса
візка крана та діаметр осі візка.
Вихідні дані:
вантажопідйомність Q = 40 кН;
база візка а = 460 мм;
колія візка b = 380 мм.

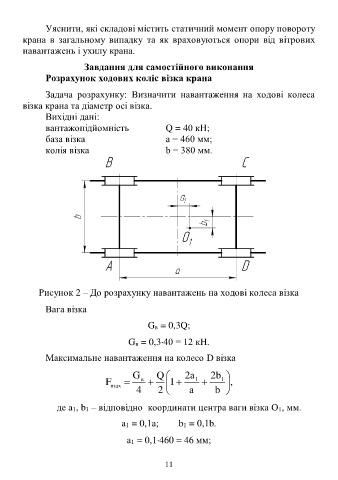

Рисунок 2 – До розрахунку навантажень на ходові колеса візка

Вага візка

Gв = 0,3Q;
Gв = 0,340 = 12 кH.

Максимальне навантаження на колесо D візка
G Q  а 2 2 b 
F  в  1   1  1 , 
max
4 2  а b 
де а1, b1 – відповідно координати центра ваги візка О1, мм.

а1 = 0,1а; b1 = 0,1b.
а1 = 0,1460 = 46 мм;

11
