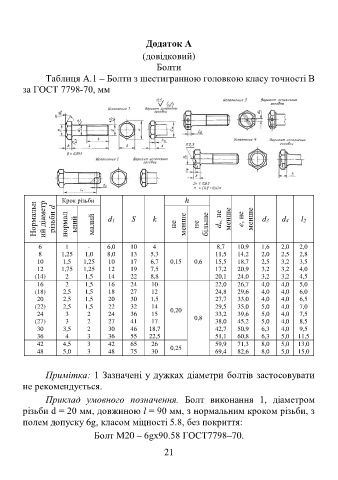

Page 21 - РОЗРАХУНКИ_З'EДНАНЬ

Додаток А
(довідковий)
Болти
Таблиця А.1 – Болти з шестигранною головкою класу точності В
за ГОСТ 7798-70, мм

h
Крок різьби
Нормальн ий діаметр різьби d нормал ьний малий d1 S k не менше не більше dw, не менше е, не менше d3 d4 l2

6 1 - 6,0 10 4 8,7 10,9 1,6 2,0 2,0
8 1,25 1,0 8,0 13 5,3 11,5 14,2 2,0 2,5 2,8
10 1,5 1,25 10 17 6,7 0,15 0,6 15,5 18,7 2,5 3,2 3,5
12 1,75 1,25 12 19 7,5 17,2 20,9 3,2 3,2 4,0
(14) 2 1,5 14 22 8,8 20,1 24,0 3,2 3,2 4,5
16 2 1,5 16 24 10 22,0 26,7 4,0 4,0 5,0
(18) 2,5 1,5 18 27 12 24,8 29,6 4,0 4,0 6,0
20 2,5 1,5 20 30 1,5 27,7 33,0 4,0 4,0 6,5
(22) 2,5 1,5 22 32 14 0,20 29,5 35,0 5,0 4,0 7,0
24 3 2 24 36 15 33,2 39,6 5,0 4,0 7,5
(27) 3 2 27 41 17 0,8 38,0 45,2 5,0 4,0 8,5
30 3,5 2 30 46 18,7 42,7 50,9 6,3 4,0 9,5
36 4 3 36 55 22,5 51,1 60,8 6,3 5,0 11,5
42 4,5 3 42 65 26 59,9 71,3 8,0 5,0 13,0
48 5,0 3 48 75 30 0,25 69,4 82,6 8,0 5,0 15,0

Примітка: 1 Зазначені у дужках діаметри болтів застосовувати
не рекомендується.
Приклад умовного позначення. Болт виконання 1, діаметром
різьби d = 20 мм, довжиною l = 90 мм, з нормальним кроком різьби, з
полем допуску 6g, класом міцності 5.8, без покриття:
Болт М20 – 6gх90.58 ГОСТ7798–70.
