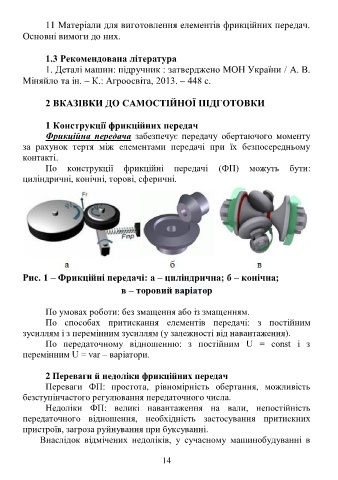

Page 14 - Навчально-методичний посібник СРС_АІ_Мех.передачі-Дереза

11 Матеріали для виготовлення елементів фрикційних передач.
Основні вимоги до них.

1.3 Рекомендована література
1. Деталі машин: підручник : затверджено МОН України / А. В.
Міняйло та ін. – К.: Агроосвіта, 2013. – 448 с.

2 ВКАЗІВКИ ДО САМОСТІЙНОЇ ПІДГОТОВКИ

1 Конструкції фрикційних передач
Фрикційна передача забезпечує передачу обертаючого моменту
за рахунок тертя між елементами передачі при їх безпосередньому
контакті.
По конструкції фрикційні передачі (ФП) можуть бути:
циліндричні, конічні, торові, сферичні.

Рис. 1 – Фрикційні передачі: а – циліндрична; б – конічна;
в – торовий варіатор

По умовах роботи: без змащення або із змащенням.
По способах притискання елементів передачі: з постійним
зусиллям і з перемінним зусиллям (у залежності від навантаження).
По передаточному відношенню: з постійним U = const і з
перемінним U = var – варіатори.

2 Переваги й недоліки фрикційних передач
Переваги ФП: простота, рівномірність обертання, можливість
безступінчастого регулювання передаточного числа.
Недоліки ФП: великі навантаження на вали, непостійність
передаточного відношення, необхідність застосування притискних
пристроїв, загроза руйнування при буксуванні.
Внаслідок відмічених недоліків, у сучасному машинобудуванні в

14
