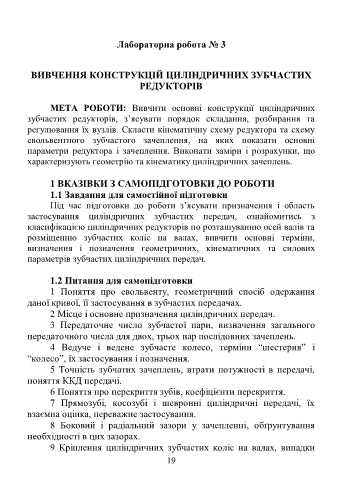

Лабораторна робота № 3

ВИВЧЕННЯ КОНСТРУКЦІЙ ЦИЛІНДРИЧНИХ ЗУБЧАСТИХ
РЕДУКТОРІВ

МЕТА РОБОТИ: Вивчити основні конструкції циліндричних
зубчастих редукторів, з’ясувати порядок складання, розбирання та
регулювання їх вузлів. Скласти кінематичну схему редуктора та схему
евольвентного зубчастого зачеплення, на яких показати основні
параметри редуктора і зачеплення. Виконати заміри і розрахунки, що
характеризують геометрію та кінематику циліндричних зачеплень.

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ
1.1 Завдання для самостійної підготовки
Під час підготовки до роботи з’ясувати призначення і область
застосування циліндричних зубчастих передач, ознайомитись з
класифікацією циліндричних редукторів по розташуванню осей валів та
розміщенню зубчастих коліс на валах, вивчити основні терміни,
визначення і позначення геометричних, кінематичних та силових
параметрів зубчастих циліндричних передач.

1.2 Питання для самопідготовки
1 Поняття про евольвенту, геометричний спосіб одержання
даної кривої, її застосування в зубчастих передачах.
2 Місце і основне призначення циліндричних передач.
3 Передаточне число зубчастої пари, визначення загального
передаточного числа для двох, трьох пар послідовних зачеплень.
4 Ведуче і ведене зубчасте колесо, терміни “шестерня” і
“колесо”, їх застосування і позначення.
5 Точність зубчатих зачеплень, втрати потужності в передачі,
поняття ККД передачі.
6 Поняття про перекриття зубів, коефіцієнти перекриття.
7 Прямозубі, косозубі і шевронні циліндричні передачі, їх
взаємна оцінка, переважне застосування.
8 Боковий і радіальний зазори у зачепленні, обґрунтування
необхідності в цих зазорах.
9 Кріплення циліндричних зубчастих коліс на валах, випадки
