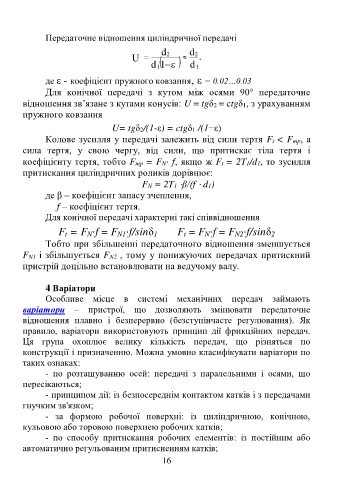

Передаточне відношення циліндричної передачі

U   d2   d2
,
1 
d 1  d 1
де ε - коефіцієнт пружного ковзання, ε = 0.02…0.03
Для конічної передачі з кутом між осями 90° передаточне
відношення зв’язане з кутами конусів: U = tgδ2 = ctgδ1, з урахуванням
пружного ковзання
U= tgδ2/(1-ε) = ctgδ1 /(1−ε)
Колове зусилля у передачі залежить від сили тертя Ft < Fтр, а

сила тертя, у свою чергу, від сили, що притискає тіла тертя і
коефіцієнту тертя, тобто Fтр = FN⋅ f, якщо ж Ft = 2T1/d1, то зусилля

притискання циліндричних роликів дорівнює:
FN = 2T1 ⋅β/(f ⋅ d1)
де β – коефіцієнт запасу зчеплення,
f – коефіцієнт тертя.
Для конічної передачі характерні такі співвідношення
F t = F N⋅f = F N1⋅f/sinδ 1 F t = F N⋅f = F N2⋅f/sinδ 2
Тобто при збільшенні передаточного відношення зменшується
FN1 і збільшується FN2 , тому у понижуючих передачах притискний

пристрій доцільно встановлювати на ведучому валу.

4 Варіатори
Особливе місце в системі механічних передач займають
варіатори – пристрої, що дозволяють змінювати передаточне
відношення плавно і безперервно (безступінчасте регулювання). Як
правило, варіатори використовують принцип дії фрикційних передач.
Ця група охоплює велику кількість передач, що різняться по
конструкції і призначенню. Можна умовно класифікувати варіатори по
таких ознаках:
- по розташуванню осей: передачі з паралельними і осями, що
пересікаються;
- принципом дії: із безпосереднім контактом катків і з передачами
гнучким зв'язком;
- за формою робочої поверхні: із циліндричною, конічною,
кульовою або торовою поверхнею робочих катків;
- по способу притискання робочих елементів: із постійним або
автоматично регульованим притисненням катків;
16
