Крім класифікаційних ознак існує велика кількість
конструктивних особливостей, наприклад із проміжним (паразитним)
фрикційним елементом, із ручним або автоматичним керуванням, тощо.

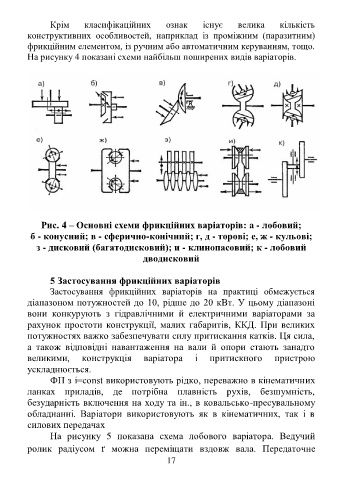

На рисунку 4 показані схеми найбільш поширених видів варіаторів.

Рис. 4 – Основні схеми фрикційних варіаторів: а - лобовий;
б - конусний; в - сферично-конічний; г, д - торові; е, ж - кульові;
з - дисковий (багатодисковий); и - клинопасовий; к - лобовий
дводисковий

5 Застосування фрикційних варіаторів
Застосування фрикційних варіаторів на практиці обмежується
діапазоном потужностей до 10, рідше до 20 кВт. У цьому діапазоні
вони конкурують з гідравлічними й електричними варіаторами за
рахунок простоти конструкції, малих габаритів, ККД. При великих
потужностях важко забезпечувати силу притискання катків. Ця сила,
а також відповідні навантаження на вали й опори стають занадто
великими, конструкція варіатора і притискного пристрою
ускладнюється.
ФП з і=const використовують рідко, переважно в кінематичних
ланках приладів, де потрібна плавність рухів, безшумність,
безударність включення на ходу та ін., в ковальсько-пресувальному
обладнанні. Варіатори використовують як в кінематичних, так і в
силових передачах
На рисунку 5 показана схема лобового варіатора. Ведучий
ролик радіусом r можна переміщати вздовж вала. Передаточне
17
