якості силових механізмів фрикційні передачі застосовують рідко.
3 Основні кінематичні та силові співвідношення
Основна кінематична характеристика – передаточне
відношення:
i = ω1/ω2,
де ω1/ω2 – кутові швидкості ведучого та веденого котка
відповідно.

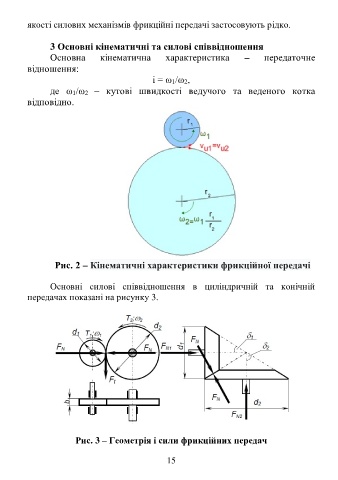

Рис. 2 – Кінематичні характеристики фрикційної передачі
Основні силові співвідношення в циліндричній та конічній
передачах показані на рисунку 3.
Рис. 3 – Геометрія і сили фрикційних передач
