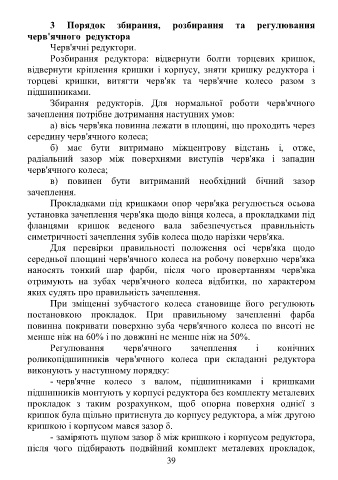

3 Порядок збирання, розбирання та регулювання
черв'ячного редуктора
Черв'ячні редуктори.
Розбирання редуктора: відвернути болти торцевих кришок,
відвернути кріплення кришки і корпусу, зняти кришку редуктора і
торцеві кришки, витягти черв'як та черв'ячне колесо разом з
підшипниками.
Збирання редукторів. Для нормальної роботи черв'ячного
зачеплення потрібне дотримання наступних умов:
а) вісь черв'яка повинна лежати в площині, що проходить через
середину черв'ячного колеса;
б) має бути витримано міжцентрову відстань і, отже,
радіальний зазор між поверхнями виступів черв'яка і западин
черв'ячного колеса;
в) повинен бути витриманий необхідний бічний зазор
зачеплення.
Прокладками під кришками опор черв'яка регулюється осьова
установка зачеплення черв'яка щодо вінця колеса, а прокладками під
фланцями кришок веденого вала забезпечується правильність
симетричності зачеплення зубів колеса щодо нарізки черв'яка.

Для перевірки правильності положення осі черв'яка щодо
середньої площині черв'ячного колеса на робочу поверхню черв'яка
наносять тонкий шар фарби, після чого провертанням черв'яка
отримують на зубах черв'ячного колеса відбитки, по характером
яких судять про правильність зачеплення.
При зміщенні зубчастого колеса становище його регулюють
постановкою прокладок. При правильному зачепленні фарба
повинна покривати поверхню зуба черв'ячного колеса по висоті не
менше ніж на 60% і по довжині не менше ніж на 50%.
Регулювання черв'ячного зачеплення і конічних
роликопідшипників черв'ячного колеса при складанні редуктора
виконують у наступному порядку:
- черв'ячне колесо з валом, підшипниками і кришками
підшипників монтують у корпусі редуктора без комплекту металевих
прокладок з таким розрахунком, щоб опорна поверхня однієї з
кришок була щільно притиснута до корпусу редуктора, а між другою
кришкою і корпусом мався зазор δ.
- заміряють щупом зазор δ між кришкою і корпусом редуктора,
після чого підбирають подвійний комплект металевих прокладок,
